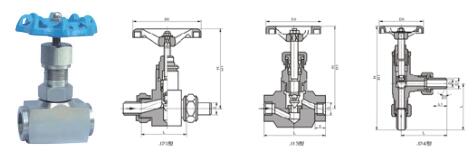

仪表针形截止阀 J13/23-16-320

2018-01-28 23:57:00 来源：本站浏览：3172

【产品用途】

J13、J23 型仪表针形截止阀适用于天然气、液化石油气、城市煤气、空气或氮气等非腐蚀性气体管路上。

【性能规范】

公称压力	2.5	4.0	6.4	16	25		32
壳体试验压力（MPa）	3.75	6.0	9.6	24	37.5		48
高压密封试验压力（MPa）	2.75	4.4	7.04	17.6	27.5		35.2
低压气密封试验压力（MPa）	0.5～0.7
适用介质	水、蒸汽、油品（C、I）			硝酸类（P）		醋酸类（R）
适用温度（℃）	C≤425、I≤560			≤200

1.6MPa 主要外形和连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

2.5MPa 主要外形和连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

4.0MPa 主要外形和连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
