国标截止阀 J41H-16C

2018-01-28 23:43:00 来源:本站 浏览:6793

【产品说明】

J41H PN16~PN160 钢制截止阀:手动、法兰连接、直通式、阀座密封面材料为 Cr13 系不锈钢、公称压力 PN16~PN160、阀体材料为碳素钢的截止阀。

【产品性能参数】

J41H PN16~PN160 钢制截止阀主要性能参数

型号

PN

工作压力 / MPa

适用温度 /

适用介质

J41H-16C~160C

16~160

1.6~16.0

425

水、蒸汽、油品

【产品零部件材料】

J41H PN16~PN160 钢制截止阀零部件材料

型号

材料

阀体、阀盖

阀杆

密封面

填料

J41H-16C~160C

碳素钢

铬不锈钢

堆焊铁基合金

石棉、石墨、柔性石墨、聚四氟乙烯

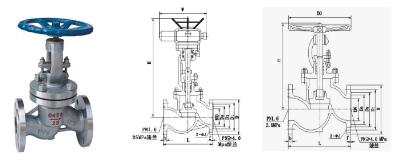

J41H PN16 钢制截止阀产品外形及结构尺寸】

J41H PN16 钢制截止阀外形及结构尺寸 (mm)

DN

L

D

D1

D2

b

z×ød

H

D0

重量/KG

10

130

90

60

40

14

4×ø14

198

120

5

15

130

95

65

45

14

4×ø14

200

120

5.5

20

150

105

75

55

14

4×ø14

243

140

7.3

25

160

115

85

65

14

4×ø14

253

160

8

32

180

135

100

78

15

4×ø18

280

160

12

40

200

145

110

85

16

4×ø18

312

200

16

50

230

160

125

100

16

4×ø18

321

200

16

65

290

180

145

120

18

4×ø18

325

240

22

80

310

195

160

135

20

4×ø18

355

240

31

100

350

215

180

155

20

4×ø18

415

280

45

125

400

245

210

185

22

4×ø18

460

320

80

150

480

280

240

210

24

8×ø23

510

360

97

200

600

335

295

265

26

12×ø23

590

360

169

J41H PN25 钢制截止阀产品外形及结构尺寸】

J41H PN25 钢制截止阀外形及结构尺寸 (mm)

DN

L

D

D1

D2

b

z×ød

H

D0

重量/KG

10

130

90

60

40

16

4×ø14

198

120

4.9

15

130

95

65

45

16

4×ø14

233

120

5.5

20

150

105

75

55

16

4×ø14

275

140

7

25

160

115

85

65

16

4×ø14

285

160

7.5

32

180

135

100

78

18

4×ø18

302

180

8.5

40

200

145

110

85

18

4×ø18

355

200

12.5

50

230

160

125

100

20

4×ø18

362

240

16

65

290

180

145

120

22

8×ø18

325

280

25

80

310

195

160

135

22

8×ø18

369

280

30

100

350

230

190

165

24

8×ø23

370

300

35

125

400

270

220

188

28

8×ø18

558

400

89

150

480

300

250

218

30

8×ø23

611

400

98

200

600

360

310

278

34

12×ø25

721

400

170

J41H PN40 钢制截止阀产品外形及结构尺寸】

J41H PN40 钢制截止阀外形及结构尺寸 (mm)

DN

L

D

D1

D2

b

z×ød

H

D0

重量/KG

10

130

90

60

40

16

4×ø14

198

120

4.5

15

130

95

65

45

16

4×ø14

233

120

5

20

150

105

75

55

16

4×ø14

275

140

7

25

160

115

85

65

16

4×ø14

285

160

9

32

180

135

100

78

18

4×ø18

302

160

12

40

200

145

110

85

18

4×ø18

355

200

17

50

230

160

125

100

20

4×ø18

373

240

24

65

290

180

145

120

22

8×ø18

408

280

33

80

310

195

160

135

22

8×ø18

436

320

44

100

350

230

190

160

24

8×ø23

480

360

60

125

400

270

220

188

28

8×ø25

558

400

89

150

480

300

250

218

30

8×ø25

611

400

130

J41H PN63 钢制截止阀产品外形及结构尺寸】

J41H PN63 钢制截止阀外形及结构尺寸 (mm)

DN

L

D

D1

D2

b

z×ød

H

D0

重量/KG

15

170

105

75

55

18

4×ø14

148

100

5

20

190

125

90

68

20

4×ø18

150

100

6

25

210

135

100

78

22

4×ø18

175

120

8

32

230

150

110

82

24

4×ø23

200

140

11

40

260

165

125

95

24

4×ø23

231

160

14

50

300

175

135

105

26

4×ø23

262

180

18

65

340

200

160

130

28

8×ø23

450

320

48

80

380

210

170

140

30

8×ø23

485

360

56

100

430

250

200

168

30

8×ø25

537

400

75

150

550

340

280

240

38

8×ø34

646

450

175

J41H PN100 钢制截止阀产品外形及结构尺寸】

J41H PN100 钢制截止阀外形及结构尺寸 (mm)

DN

L

D

D1

D2

b

z×ød

H

D0

重量/KG

10

170

100

70

50

20

4×ø14

-

100

5.7

15

170

105

75

55

20

4×ø14

195

120

10

20

190

125

90

68

22

4×ø18

228

120

13.5

25

210

135

100

78

24

4×ø18

250

160

14

32

230

150

110

82

24

4×ø23

326

200

14.3

40

260

165

125

95

26

4×ø23

359

240

29.5

50

300

195

145

112

28

4×ø25

414

280

48.5

65

340

220

170

138

32

8×ø25

434

320

65

80

380

230

180

148

34

8×ø25

547

400

92

100

430

265

210

172

38

8×ø30

621

450

107

125

500

310

250

210

42

8×ø34

-

-

-

150

550

350

290

250

46

12×ø34

840

-

310

200

650

430

360

312

54

12×ø41

925

-

590

250

775

500

430

382

60

12×ø41

1015

-

850

300

900

585

500

442

70

12×ø48

1200

-

1040
